生物薄膜又稱生物膜，是由微生物細(xì)胞產(chǎn)生的多聚物基質(zhì)包圍而形成的具有結(jié)構(gòu)的群落，其在醫(yī)學(xué)、工業(yè)和生態(tài)上都有重要的應(yīng)用。生物薄膜在某些研發(fā)項(xiàng)目或者課題研究中往往需要經(jīng)過(guò)粉碎研磨處理，但其本身又薄又軟，而且溫度一旦升高，就會(huì)融化失效，是讓人非常頭疼的問(wèn)題。

　　東方天凈TJS震擊式球磨儀是自主研發(fā)的三維復(fù)合振動(dòng)型球磨儀，研磨效果好，且能實(shí)現(xiàn)實(shí)時(shí)控溫研磨，可以有效的實(shí)現(xiàn)生物薄膜的研磨前處理，下面就來(lái)看看東方天凈震擊式球磨儀研磨生物薄膜的過(guò)程及報(bào)告。

生物薄膜的研磨方案

樣品研磨前形態(tài)：

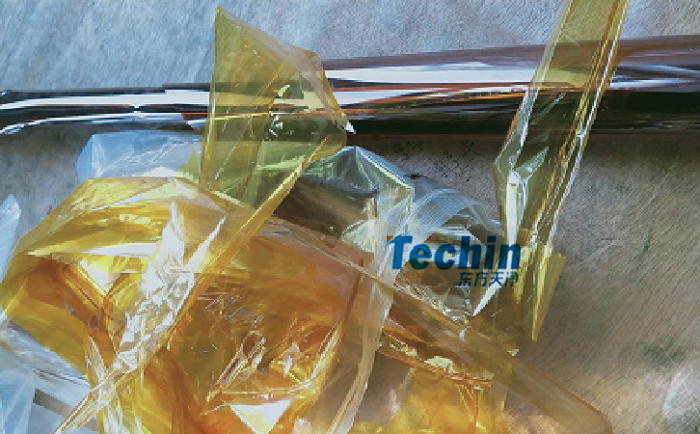

生物薄膜研磨前

研磨儀器：TJS-305震擊式球磨儀

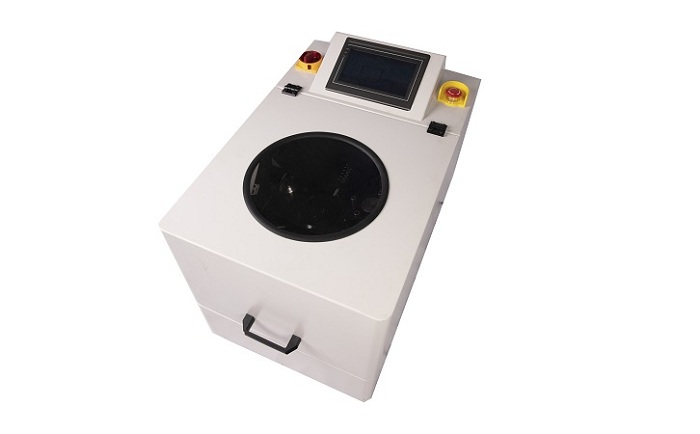

TJS震擊式球磨儀

適配研磨套件：3個(gè)50ml的尼龍材質(zhì)球磨罐，1個(gè)直徑10mm、5個(gè)直徑8mm、30個(gè)直徑3mm的氧化鋯球

研磨方式：干法球磨

研磨時(shí)間：40-60分鐘

過(guò)程及結(jié)果：整張的生物薄膜面積太大，需要將樣品用剪刀剪成10mm左右的大小(剪的越小，越有利于研磨)，然后將剪切好的薄膜和研磨球放入尼龍球磨罐中，并夾緊在震擊式球磨儀上，設(shè)定儀器振動(dòng)頻率為1350次/分鐘，振動(dòng)時(shí)間為40分鐘。40分鐘后，從球磨罐中取出樣品，用毛刷將研磨球上的樣品進(jìn)行分離，然后用100目的標(biāo)準(zhǔn)尼龍篩篩分樣品，若有殘?jiān)湃牍拗兄貜?fù)研磨即可。

用DMAC作為溶劑，測(cè)定粉體粒徑，發(fā)現(xiàn)樣品中位直徑D50在33.8μm，D90在96.06μm，基本滿足實(shí)驗(yàn)要求。

實(shí)驗(yàn)條件進(jìn)一步優(yōu)化：先用直徑10mm、8mm、3mm的大球粗磨30分鐘，然后換1mm以下的氧化鋯砂進(jìn)行細(xì)磨。將圓柱腔體的球磨罐換成1010硬質(zhì)尼龍材質(zhì)的橢球體球磨罐，并應(yīng)用低溫恒溫槽，實(shí)時(shí)保持球磨罐溫度在零下30℃以下，保持樣品脆性。

樣品研磨后形態(tài)：

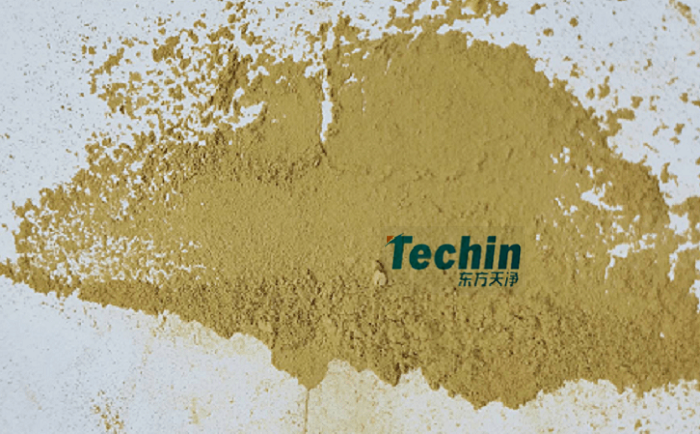

生物薄膜研磨后

研磨后樣品的粒度分析報(bào)告：

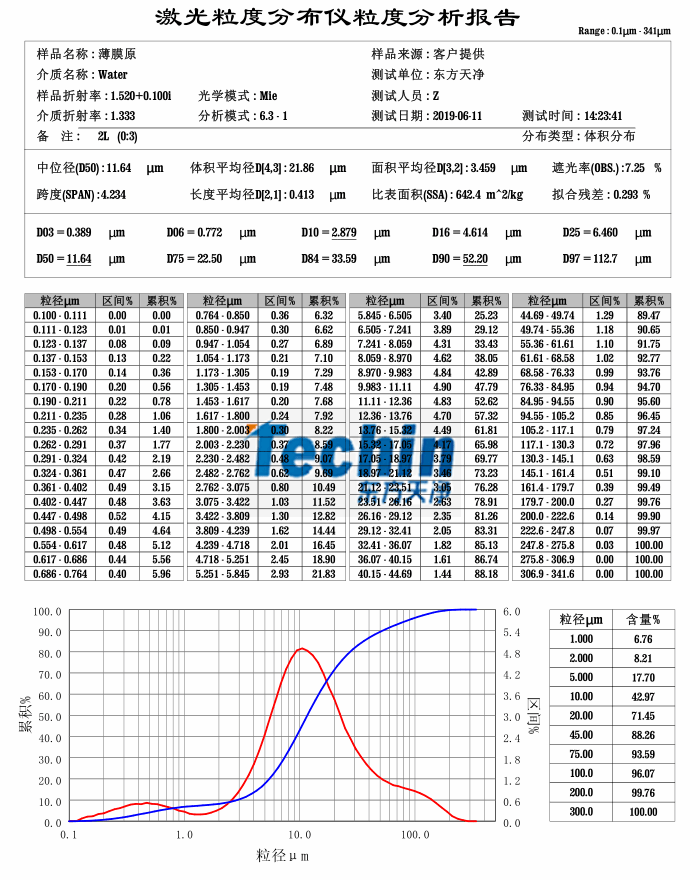

東方天凈TJS震擊式球磨儀研磨生物薄膜粒度分析報(bào)告

*本報(bào)告實(shí)驗(yàn)結(jié)果僅對(duì)該提供測(cè)試樣品負(fù)責(zé)

　　以上就是在實(shí)驗(yàn)室中使用東方天凈TJS震擊式球磨儀研磨生物薄膜的解決方案了，生物薄膜在實(shí)驗(yàn)室中屬于非常難研磨的樣品，而三維復(fù)合振動(dòng)的方式可以很好的解決處理。如果您也遇到這個(gè)問(wèn)題，不妨聯(lián)系東方天凈，我們將為您解決后顧之憂。
